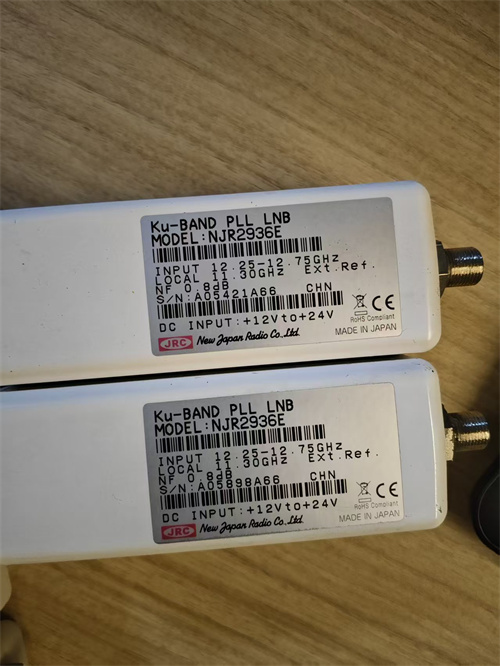

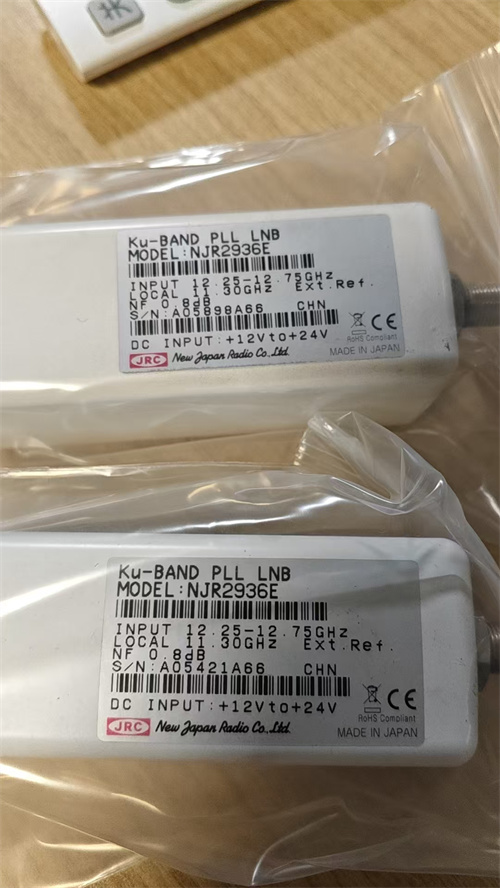

Ku-BAND PLL LNBMODEL:NJR2936E

NJR2936E 完整参数（Ku 波段 外参考 PLL 单本振 LNB）
品牌：Nisshinbo/JRC（日清纺）
类型：外部 10MHz 参考锁相环 单本振高频头

一、接口 & 阻抗
射频输入：WR-75 带槽波导
中频输出：F 型母头，75Ω（同系列 NJR2936EN 为 N 型 50Ω）
防护等级：IP67 户外防水
二、频率规格
射频 RF：12.25 ~ 12.75 GHz
中频 IF：950 ~ 1450 MHz
本振 LO：11.30 GHz
本振稳定度：取决于外部 10MHz 参考源
三、射频关键指标（25℃）
噪声系数：0.8 dB（典型），≤1.0 dB（最大）
转换增益：55 dB（最小），60 dB（典型）
输入驻波比：≤2.5:1
输出驻波比：≤2.3:1
杂散抑制：≤-55 dBc
本振泄漏：IF 口 ≤-25 dBm；RF 口 ≤-60 dBm
四、相位噪声（典型）
100 Hz：-75 dBc/Hz
1 kHz：-80 dBc/Hz
10 kHz：-85 dBc/Hz
100 kHz：-110 dBc/Hz
五、供电 & 外参考要求
工作电压：+12 ~ +24 VDC（典型 + 24V）
最大电流：200 mA
外部参考：10 MHz 正弦波
参考输入功率：-10 ~ 0 dBm（由 IF 口馈入）
六、机械 & 环境
尺寸：100.5 × 40 × 40 mm（不含接口）
重量：260 g
工作温度：-40℃ ~ +60℃
存储温度：-40℃ ~ +80℃
环保：RoHS 合规

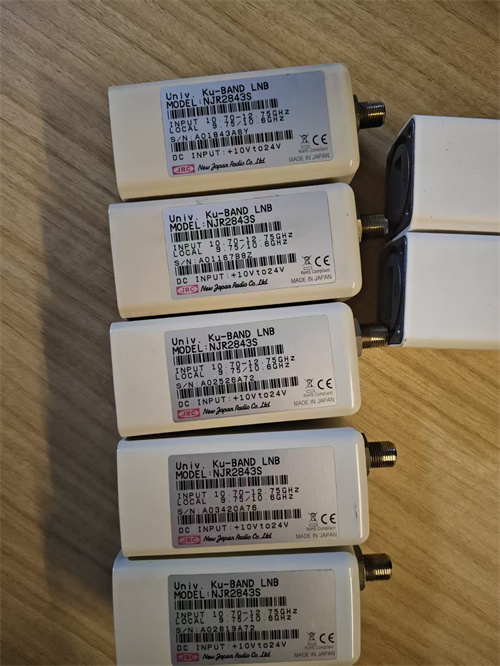

NJR2843S 核心参数（Ku 波段双本振 PLL LNB）
一、基本信息
型号：NJR2843S（F 头 75Ω）
类型：Ku 波段双本振锁相环高频头（LNB）
接口：输入 WR-75 波导，输出 F 型母头 75Ω

二、频率参数
射频输入（RF）
低频段：10.7 ~ 11.7 GHz
高频段：11.7 ~ 12.75 GHz
中频输出（IF）
低频段：950 ~ 1950 MHz
高频段：1100 ~ 2150 MHz
本振频率（LO）
低频段：9.75 GHz
高频段：10.60 GHz
本振稳定度：±3 ppm（典型 ±30 kHz）
噪声系数：0.8 dB
三、波段切换（电压控制）
低频段：+10 ~ +14 VDC
高频段：+15.5 ~ +24 VDC
四、电气特性
供电电压：+10 ~ +24 VDC
最大工作电流：200 mA
增益：48 ~ 62 dB
输入驻波比：≤2.5:1
输出驻波比：≤2.3:1
杂散抑制：≤-40 dBc
